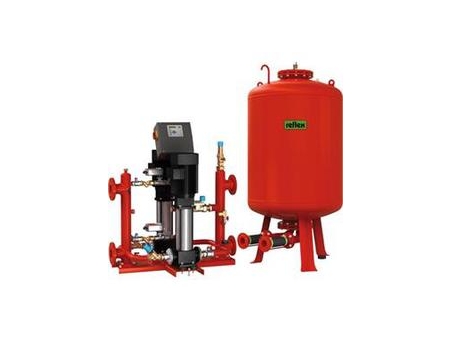

Gigamat

  • Genel Özellikler
  • Teknik Özellikler

Pompa kontrollü genleşme tankları tesisat doldurma, hava alma ünitesi ile birlikte entegre halde tüm ısıtma ve soğutma sistemleri için uygundur,

2 pompa ve 2 adet modulasyonlu aşırı basınç vanası ile birlikte,

Maks. çalışma basıncı 16 bar,

Alman DIN 4807/3 normuna uygun değiştirilebilir butil membran maks. çalışma sıcaklığı 70 °C,

Avrupa standartları EC genleşme tankları 97/23/CE normuna uygundur,

8 farklı dil seçenekli mikro işlemci kontrollü ekran,

Sistem basıncını ve tank seviyesini sürekli görüntüleyebilme

2 kuru kontak çıkışı (genel hata, min. su seviyesi),

RS-485 modülü ile bilgisayar bağlantısı,

Su doldurma ünitesi ve hava alma sistemleri için 'servitec seviye kontrol' ünitesi ile birlikte kullanılabilir,

Patentli, tam otomatik otomasyon vanası.

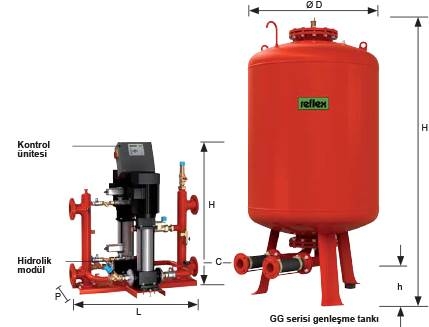

"GG ANA TANK"

TİP

Ağırlık (kg)

Ürün Grubu

Ø D (mm)

H (mm)

h (mm)

C

GG 1000

330

37

1000

2130

185

DN 65/PN 6

GG 1500

465

37

1200

2130

185

DN 65/PN 6

GG 2000

565

37

1200

2590

185

DN 65/PN 6

GG 3000

795

37

1500

2590

220

DN 65/PN 6

GG 4000

1080

37

1500

3160

220

DN 65/PN 6

GG 5000

1115

37

1500

3695

220

DN 65/PN 6















"HİDROLİK MODÜL"

TİP

Ağırlık (kg)

Ürün Grubu

Po (bar)

H / L / D (mm)

C

GH 50

210

37

≤ 4,0

1600/770/950

DN 80/PN 16

GH 70

210

37

≤ 6,0

1600/770/950

DN 80/PN 16

GH 90

278

37

≤ 8,0

1600/770/1035

DN 80/PN 16

GH 100

246

37

≤ 9,5

1600/770/950

DN 80/PN 16

"KONTROL ÜNİTELERİ"

TİP

Ürün Grubu

Gücü (kW)

Voltaj

Hidr. Modül İçin

GS 1,1

38

2,2

230 V / 50 Hz

GH 50 / GH 70

GS 3

38

6

400 V / 50 Hz

GH 90 / GH 100
