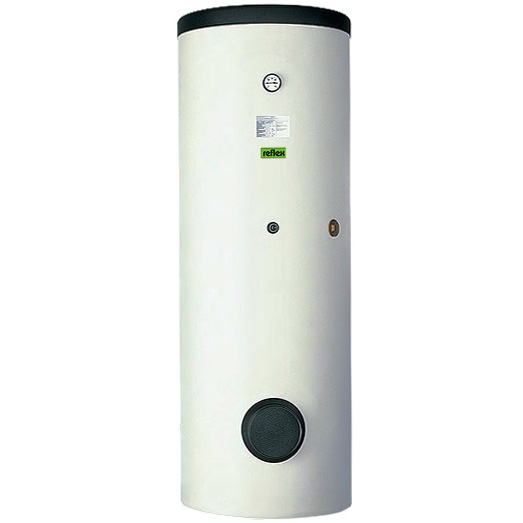

Reflex SF - SB Serisi

Genel Özellikler
Teknik Özellikler

• Dikey tipli olması sayesinde az yer kaplar,

• S235JRG2 (RSt 37-2) kalitesinde korozyon direnci yüksek çelikten imal,

• Alman DIN 4753 standardında glass-lined özelliği ile üretilmiş hijyenik, kaliteli ve uzun ömürlüdürler,

• Magnezyum anot korumalı,

• Yüksek kapasiteli, düşük basınçlı, çift cam kaplı depo iç yüzeyi ile hijyen ve uzun ömür sunar,

• Özel tasarım sıcaklık göstergesi,

• 50-80 mm ekstra kalınlığa sahip köpük yalıtımlı,

• SB serisi farklı renklerde çelik dış kaplama seçenekleri,

• SF serisi boylerlere ait ısıl izolasyon çeketi çeşitli renk seçeneklerine sahiptir,

• Boyler bakım kolaylığı sunan temizleme kapağı,

• Max. işletme basıncı,

• Tank için 10 bar, serpantin için 16 bar 'dır,

• Max. çalışma sıcaklığı tank için 95 °C, serpantin için 110 °C' dir.

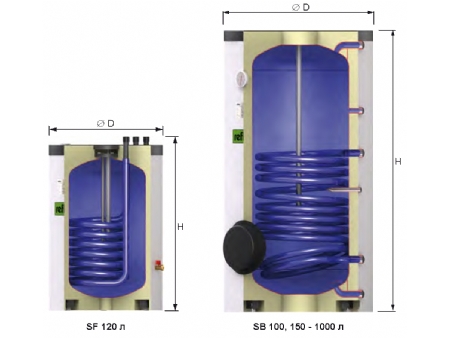

TİP	Birim	SB 100	SF 120	SB 150	SB 200	SB 300	SB 400	SB 500	SF 750	SF 1000
NOMINAL HACİM	litre	98	115	158	198	300	385	478	750	982
ÇAP (ØD)	mm	512	560	540	540	700	700	700	910	1010
YÜKSEKLİK (H)	mm	849	800	122	1473	1334	1631	1961	2000	2025
SERPATİN YÜZEY ALANI	m²	0,61	0,71	0,75	0,95	1,45	1,8	1,9	3,7	4,5
NET AĞIRLIK	kg	38	42	54	65	99	119	170	241	304
KÖŞEGEN UZUNLUĞU	mm	960	980	1290	1530	1472	1738	2044	1990	2025
İZOLASYON KALINLIĞI	mm	50	50	50	50	50	50	50	80	80
SICAK SU ÇIKIŞ (WW)	R	¾	¾	¾	¾	¾	1	1	1 1/4	1 1/4
SICAK SU ÇIKIŞ (WW)	h1 mm	740	835	1106	1366	1226	1523	1853	1886	1900
SOĞUK SU GİRİŞ (KW)	R	¾	¾	¾	¾	¾	1	1	1 1/4	1 1/4
SOĞUK SU GİRİŞ (KW)	h6 mm	55	835	55	55	55	55	55	99	103
RESİRKÜLASYON (Z)	R	¾	¾	¾	¾	¾	¾	¾	¾	¾
RESİRKÜLASYON (Z)	h2 mm	605	835	732	899	918	1111	1264	1417	1489
SERPATİN GİRİŞ (HV)	R	1	¾	1	1	1	1	1	1 1/4	1 1/4
SERPATİN GİRİŞ (HV)	h3 mm	523	835	596	686	720	908	965	1314	1324
SERPATİN ÇIKIŞ (HR)	R	1	¾	1	1	1	1	1	1 1/4	1 1/4
SERPATİN ÇIKIŞ (HR)	h5 mm	193	835	191	191	220	220	220	288	296
SENSÖR KOVANI	Ø x L mm	16x200	11x200	16x200	16x200	16x200	16x200	16x200	16x200	16x200
SENSÖR KOVANI	h4 mm	428	800	461	506	548	683	695	1079	1087
TEMİZLEME KAPAĞI	h7 mm	248	800	246	246	275	275	275	378	387
TEMİZLEME KAPAĞI	B mm	Rp 1½	125	150	150	150	150	150	225	225
ISITMA KAPASİTESİ	kW	24	27	31	38	60	71	81	123	136
ANMA KAPASİTESİ (ΔT = 20 °C )	I /h	595	670	762	942	1451	1730	1971	3025	3366
ISINMA SÜRESİ (ΔT = 50 °C )	dk	18	18	22	22	22	24	26	27	31
SICAK SU KAPASİTESİ (ΔT = 35 °C )	I / 10 dk	204	238	306	382	583	729	881	1371	1714
SICAK SU KAPASİTESİ (ΔT = 35 °C )	I / 1 Saat	593	689	818	1017	1566	1896	2212	3398	5761
